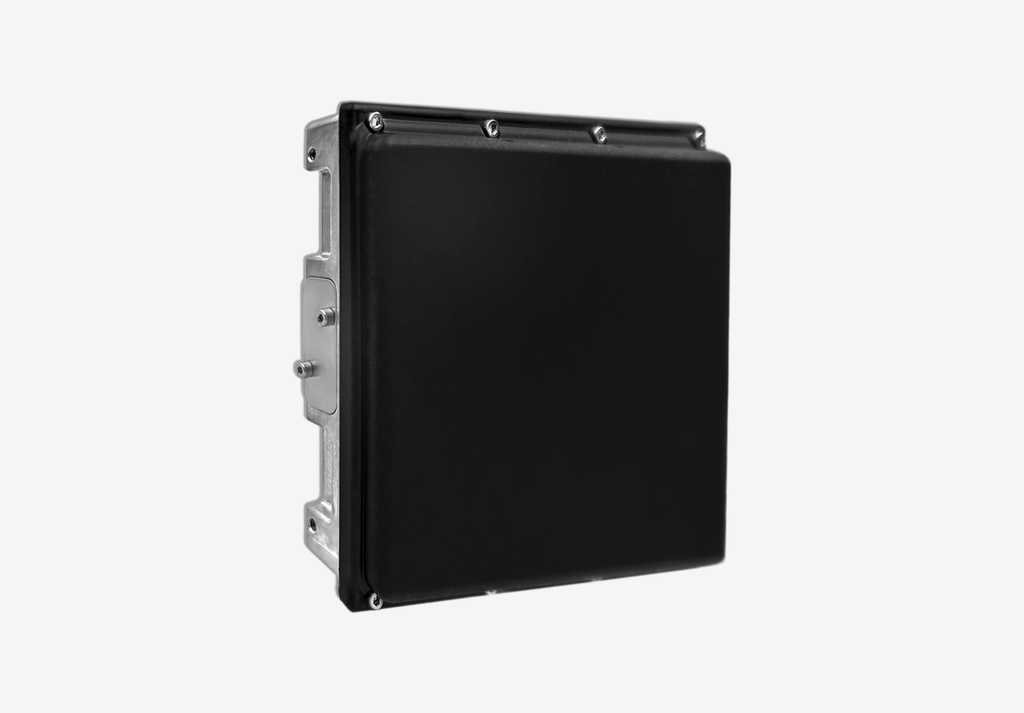

Das smartmicro Micro Radar Altimeter ist ein kompakter 24 GHz Radarsensor, der die tatsächliche Höhe über Grund von 0.5 m bis 500 m misst, für UAVs, Helikopter und Flächenflugzeuge. Die Höhengenauigkeit beträgt 3% oder 0.5 m, jeweils der grössere Wert, und der Sensor arbeitet auch bei Nebel, Staub, Schnee und Dunkelheit sowie über Wasser.

Der Sensor wiegt 350 g inklusive 0.5 m Kabel und Stecker, braucht 3.7 W und aktualisiert alle 17 ms. Er wird an der Rumpfunterseite montiert, arbeitet auch hinter nicht leitenden Materialien und bleibt genau bei ±20° Pitch und Roll, 50 m/s Vertikalgeschwindigkeit und bis 100 m/s Vorwärtsgeschwindigkeit.

Warum das Micro Radar Altimeter?

• Tatsächliche Höhe über Grund von 0.5 bis 500 m

• Funktioniert bei Nebel, Staub, Schnee und Dunkelheit sowie über Wasser

• Genau im dynamischen Flug: ±20° Pitch und Roll, 50 m/s vertikal, 75 oder 100 m/s vorwärts

• Schnelle Zykluszeit von 17 ms

• 350 g, 99 × 110 × 29 mm und 3.7 W

• CAN 2.0B und RS485 Schnittstellen, Versorgung 7 bis 32 V DC

• Wasserdichtes IP67-Gehäuse, -40 bis +85 °C, wartungsfrei

Wofür wird das Micro Radar Altimeter eingesetzt?

Typische Anwendungen für das Micro Radar Altimeter:

• Industrielle UAVs für Inspektion und Vermessung

• Kleine UAVs und MAVs

• Helikopter im Tiefflug

• Flächenflugzeuge mit hoher Vorwärtsgeschwindigkeit

• Automatische Landung, Schwebeflug und Geländefolgeflug

Häufig gestellte Fragen

Was ist das Micro Radar Altimeter?

Das Micro Radar Altimeter ist der 24 GHz Radar-Höhenmesser von smartmicro für Fluggeräte und UAVs. Es misst die Höhe über Grund von 0.5 m bis 500 m, wiegt 350 g, braucht 3.7 W und gibt die Daten über CAN oder RS485 aus.

Warum ein Radar-Höhenmesser wie das Micro Radar Altimeter statt barometrischer oder GPS-gestützter Höhenmessung?

Ein Radar-Höhenmesser misst die tatsächliche Höhe über Grund direkt, unbeeinflusst von Luftdruckdrift oder vertikalen GNSS-Fehlern. Damit ist das Micro Radar Altimeter die zuverlässige Wahl für Landung, Schwebeflug und Geländefolgeflug.

Kann das Micro Radar Altimeter hinter einer Verkleidung eingebaut werden?

Ja. Es ist für die Montage an der Rumpfunterseite ausgelegt und arbeitet auch hinter nicht leitenden Materialien, lässt sich also konform einbauen, ohne dass die Sensorfläche frei liegt.

Worin unterscheidet sich das Micro Radar Altimeter vom Drone Altimeter?

Das Micro Radar Altimeter arbeitet mit 24 GHz und reicht bis 500 m, passend für Helikopter, Flächenflugzeuge und grössere UAVs. Das Drone Altimeter von smartmicro arbeitet im Band 76 bis 77 GHz, reicht bis 175 m, wiegt 274 g und verbindet sich über DroneCAN mit PX4 und ArduPilot, passend für kleine UAVs.

Wo ist das Micro Radar Altimeter erhältlich?

Das Micro Radar Altimeter ist über Leo Drive in folgender Region erhältlich: Türkei. Für andere Regionen bitte Leo Drive kontaktieren.

Wie erhalte ich Datenblatt und technische Unterlagen zum Micro Radar Altimeter?

Das Datenblatt zum Micro Radar Altimeter ist auf dieser Seite hinterlegt. Bitte Leo Drive kontaktieren für vollständige Leistungsdaten und Unterstützung bei der Integration.
